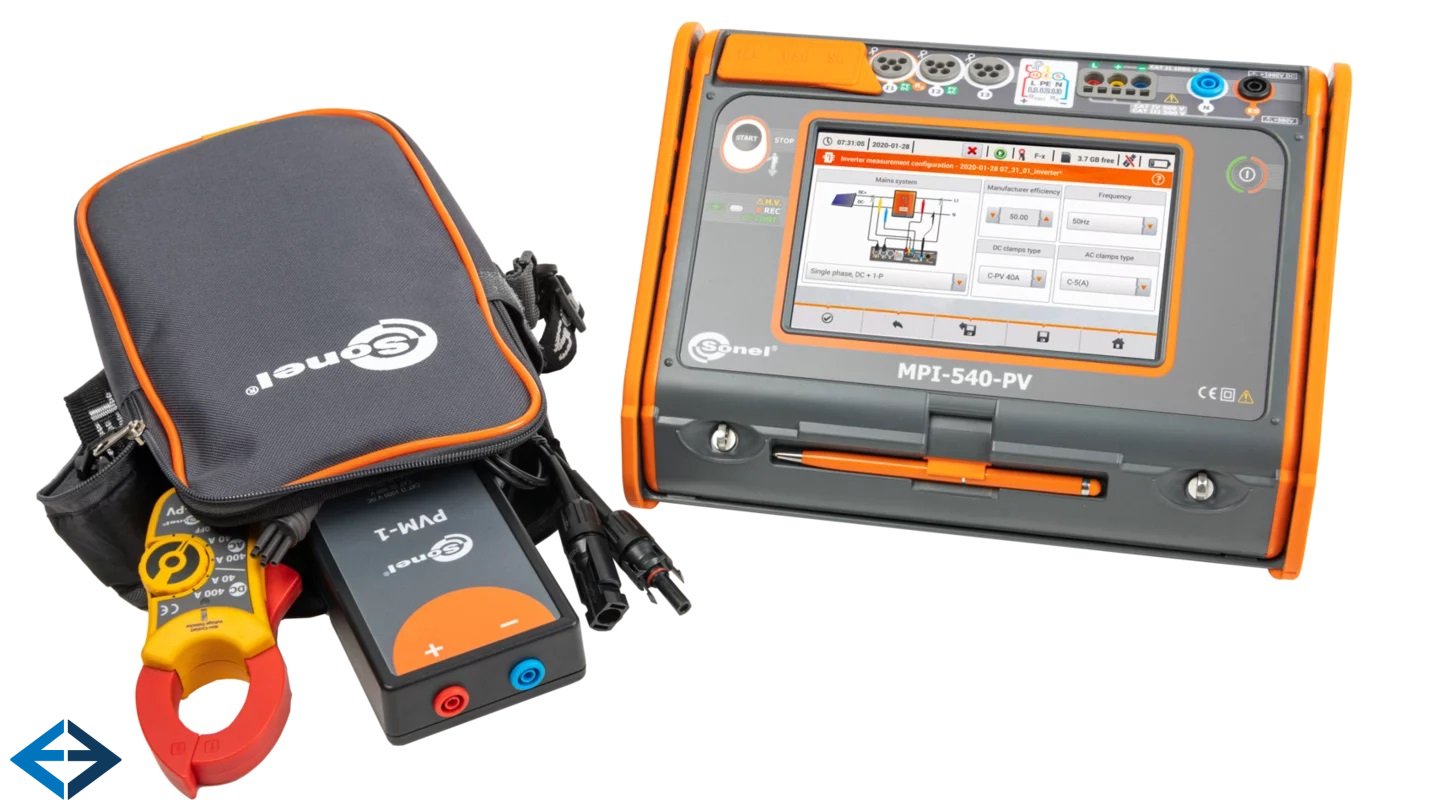

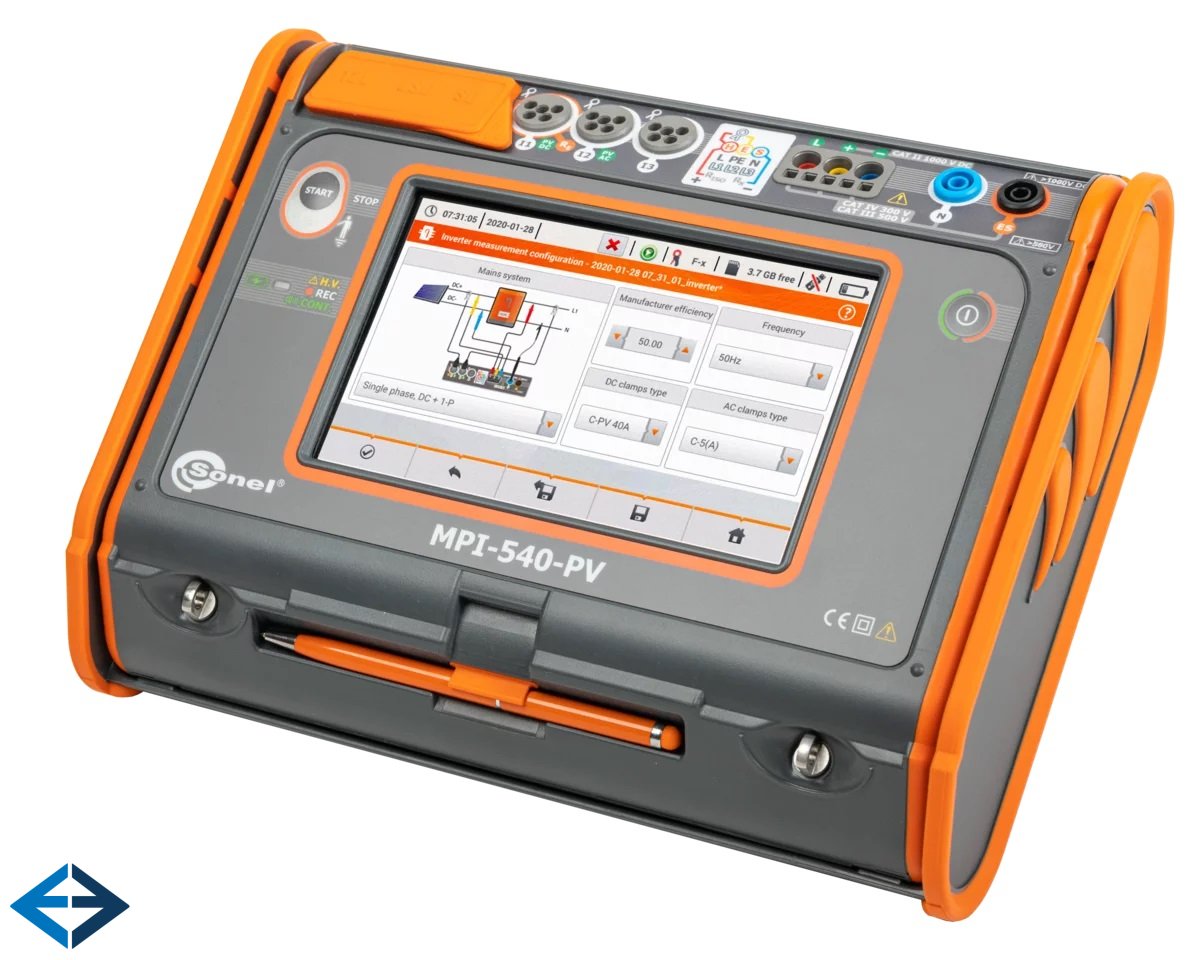

ELIT MPI-540-PV Solar

ELIT MPI-540-PV er et avansert verktøy laget spesielt for måling av parametere for solcelleanlegg og elektriske installasjoner. Ved bruk av én enhet er det mulig å utføre en hel rekke tester på DC- og AC-siden i henhold til EN 62446-standarden. I tillegg brukes ELIT MPI-540-PV også til å utføre alle målinger for å verifisere sikkerheten til både bolig og industri installasjoner i henhold til NEK 400.

Når parameterne til en solcelleinstallasjon måles, beregner instrumentet automatisk verdier til STC-referanseforholdene (Standard Test Conditions). Målinger av spenninger, strømmer og effekt på AC- og DC-siden av omformeren vil bekrefte effektiviteten. Etter å ha overført dataene som er lagret i målerens minne til PE6-programmet, er det mulig å generere en rapport over solcelleinstallasjonen.

For å automatisere målinger har MPI-540-PV funksjonen for å teste jordfeilbrytere i Auto-modus. Instrumentet har også målesekvenser forhåndsprogrammert av fabrikk, som ved behov kan utvides med egne sekvenser. Instrumentets muligheter og funksjonalitet vil i tillegg bli forbedret med et passende valgt tilleggstilbehør, f.eks. AutoISO-1000C-adapteren, som muliggjør automatisk måling av isolasjonsmotstanden til 3-, 4- og 5-leder kabler.

Mye mer enn en installasjonstester
. Den største berøringsskjermen på markedet (7") - Strålende ergonomi og brukervennlighet
. Uttakbart microSD-minnekort - enkel økning av minnekapasiteten
. Li-Ion batteri - lengre drift av testeren.

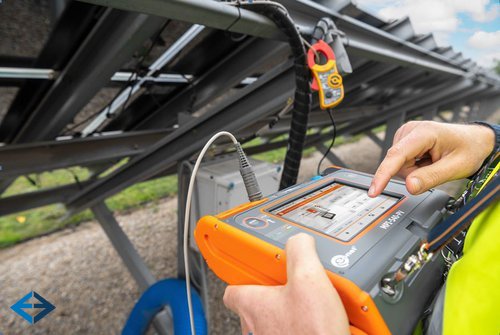

. Måling av solcelleanlegg i henhold til EN 62446 standard
. Testrapport for solcelleinstallasjon med Sonel Reports PLUS-programvare
. Trefaset strømmåling - avansert diagnostikk på strømkvalitet
. Sanntidsvisning av nettkvalitetsparametere - umiddelbar evaluering av teststedets forhold
. Parametere målt i henhold til klasse S i EN 61000-4-30 standard - høy målingsnøyaktighet
. Energikostnadskalkulator - rask evaluering av potensielle besparelser
. Måling av alle parametere knyttet til jording og beskyttelse mot elektrisk støt - én enhet i stedet for flere
. Automålinger - muligheten til å utføre automatiske målinger i rekkefølge - forenklede målinger
. Rask vei fra målinger til rapport - tidsbesparende

Funksjoner
MPI-540-PV-instrumentet kan måle solcelleinstallasjoner i henhold til EN 62446-standarden:
. kontinuitet av beskyttende og ekvipotensialbindinger,
. jordmotstand,
. isolasjonsmotstand på DC-siden,
. åpen kretsspenning UOC,
. kortslutningsstrøm ISC,
. strømmer og -effekter på både DC- og AC-siden,
. inverter effektivitet.
MPI-540-PV kan logge nettkvalitet i henhold til Klasse-S EN 61000-4-30:
. spenning L1, L2, L3, - gjennomsnittsverdier i området opp til 500 V,
. L1, L2, L3 strømmer, - gjennomsnittsverdier, strømmåling i området opptil 3 kA (avhengig av strømprobene som brukes),
. frekvens i området 40 Hz - 70 Hz, aktiv- (P), reaktiv- (Q) og tilsynelatende-effekt(S),
. effektfaktor (PF), cos?,
. harmoniske (opptil 40. for spenning og strøm),
. total harmonisk forvrengning (THD) for strøm og spenning.
MPI-540-PV kan brukes til alle målinger for igangkjøring av elektriske installasjoner i henhold til gjeldende forskrifter (NEK400):
. Kortslutningsmåling (også i kretser sikret med jordfeilbrytere),
. Jordfeilbrytertest
. Isolasjonsmotstand
. Jordmotstand (4 målemetoder + jordresistivitetsmåling)
. Kontinuitet i jordledere med 200mA
. Lysintensitetsmåling
. Fasesekvenstest, dreieretning
. motorens rotasjonsretningstest
