TDR Reflektometer 0-6000m, IP67

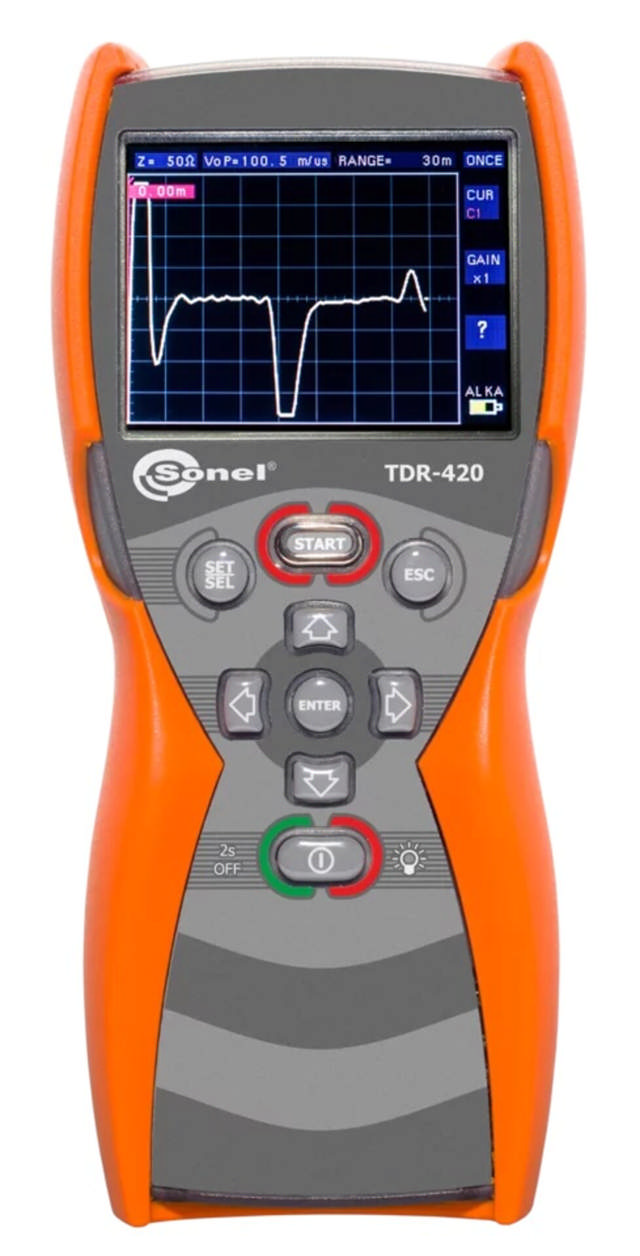

Diagnostiser feil med TDR-420 TDR-420 reflektometer er et hendig digitalt Time Domain Reflectometer (TDR) designet for å karakterisere og lokalisere feil i strøm- og telekommunikasjonskabler. ELIT TDR-420 reflektometer gjør det mulig å måle lengden på kabelen og bestemme avstanden til skaden eller impedansendringen i området fra 4 til 6000 m i kabler med metallledere. Det korteste måleområdet på 7 meter og dødsonen på 0,6 m lar brukeren lokalisere en skade i svært kort avstand fra tilkoblingspunktet til enheten. Produktfunksjoner: - feil-lokalisering i strøm- og telekabler - to uavhengige markører for å indikere to feilplasseringer og avstanden mellom dem - feil-lokalisering i koaksialkabler - feil-lokalisering i infrastrukturkabler - påvisning av brudd, kortslutninger, skader forårsaket av fukt og andre endringer i kabelimpedans -grafisk presentasjon av kabelfeil med angivelse av avstand til feilen på displayet TDR-420 tidsdomenereflektometeret er designet for: - elektrogrossister og kabelforhandlere, - elektriske installasjonsfirmaer, - vedlikeholdspersonell ved produksjonsanlegg, bygningspersonell. Denne enheten oppfyller forventningene til alle de som må nøyaktig lokalisere en feil eller enden på enten strømkabler eller telekommunikasjonskabler. Enhetsfunksjoner: Reflektometeret utmerker seg for sitt store bruksområde på opptil 6000 m, svært lav feilmargin i målingen (i størrelsesorden 1%) og evnen til å justere både forplantningshastigheten og impedansen til kabelen som er under undersøkelse . Ved å bruke to markører skal det ikke være noe problem med å bestemme både avstanden til to feil og avstanden mellom dem. Enkel avlesning: TDR-420 reflektometeret er utstyrt med en tydelig fargeskjerm som, på grunn av sin 320 x 240 pikslers oppløsning, gjør at feilstedet kan angis enda mer nøyaktig. Integrert hjelp: I enheten er det lagt til en praktisk hjelpefunksjon for å forenkle tolkningen av resultatet oppnådd under målingen. Takket være denne funksjonen kan en bruker raskt finne ut hvilken type anomali som er tilstede i kabelen som undersøkes, ved å sammenligne det viste reflektogrammet med typiske feilformer. Slitesterk og robust: Som svar på kundenes behov er den nye TDR-420-modellen designet for å fungere under vanskelige miljøforhold. En unik kapsling med IP67 sikrer at enheten er både vanntett og støvtett. En ekstra fordel er elastomerbelegget på dekselet som hindrer enheten i å skli ut av hendene og gir beskyttelse hvis den skulle mistes ved et uhell.
