Installasjon- og solcelletester + PQ

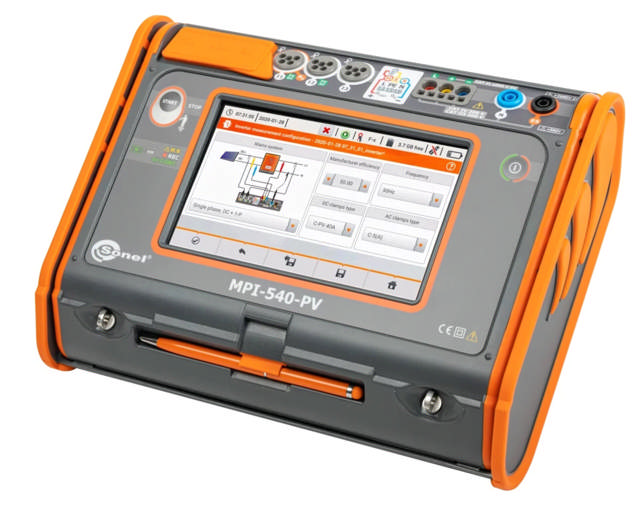

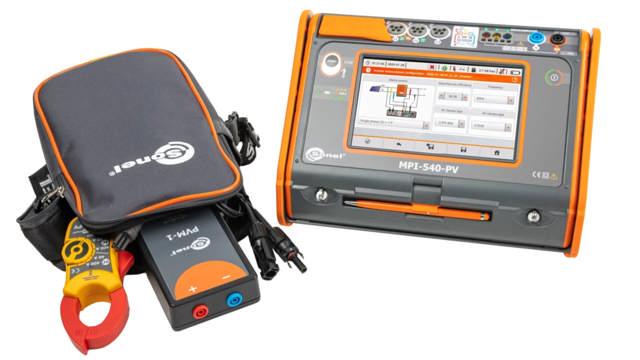

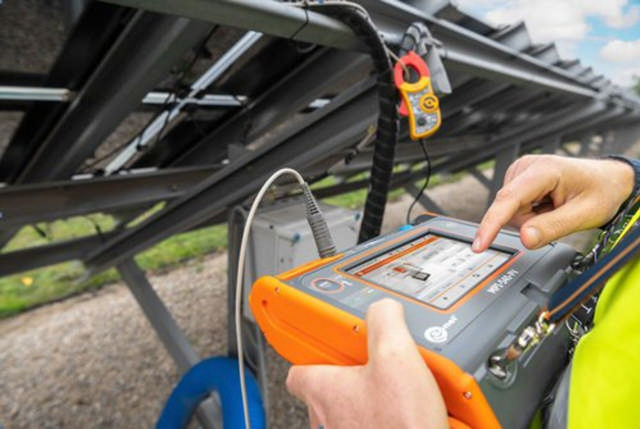

ELIT MPI-540-PV er et avansert verktøy laget spesielt for måling av parametere for solcelleanlegg og elektriske installasjoner. Ved bruk av én enhet er det mulig å utføre en hel rekke tester på DC- og AC-siden i henhold til EN 62446-standarden. I tillegg brukes ELIT MPI-540-PV også til å utføre alle målinger for å verifisere sikkerheten til både bolig og industri installasjoner i henhold til NEK 400. Når parameterne til en solcelleinstallasjon måles, beregner instrumentet automatisk verdier til STC-referanseforholdene (Standard Test Conditions). Målinger av spenninger, strømmer og effekt på AC- og DC-siden av omformeren vil bekrefte effektiviteten. Etter å ha overført dataene som er lagret i målerens minne til PE6-programmet, er det mulig å generere en rapport over solcelleinstallasjonen. For å automatisere målinger har MPI-540-PV funksjonen for å teste jordfeilbrytere i Auto-modus. Instrumentet har også målesekvenser forhåndsprogrammert av fabrikk, som ved behov kan utvides med egne sekvenser. Instrumentets muligheter og funksjonalitet vil i tillegg bli forbedret med et passende valgt tilleggstilbehør, f.eks. AutoISO-1000C-adapteren, som muliggjør automatisk måling av isolasjonsmotstanden til 3-, 4- og 5-leder kabler. Mye mer enn en installasjonstester • Den største berøringsskjermen på markedet (7”) – Strålende ergonomi og brukervennlighet • Uttakbart microSD-minnekort – enkel økning av minnekapasiteten • Li-Ion batteri – lengre drift av testeren. • Måling av solcelleanlegg i henhold til EN 62446 standard • Testrapport for solcelleinstallasjon med Sonel Reports PLUS-programvare • Trefaset strømmåling – avansert diagnostikk på strømkvalitet • Sanntidsvisning av nettkvalitetsparametere – umiddelbar evaluering av teststedets forhold • Parametere målt i henhold til klasse S i EN 61000-4-30 standard – høy målingsnøyaktighet • Energikostnadskalkulator – rask evaluering av potensielle besparelser • Måling av alle parametere knyttet til jording og beskyttelse mot elektrisk støt – én enhet i stedet for flere • Automålinger – muligheten til å utføre automatiske målinger i rekkefølge – forenklede målinger • Rask vei fra målinger til rapport – tidsbesparende Funksjoner MPI-540-PV-instrumentet kan måle solcelleinstallasjoner i henhold til EN 62446-standarden: • kontinuitet av beskyttende og ekvipotensialbindinger, • jordmotstand, • isolasjonsmotstand på DC-siden, • åpen kretsspenning UOC, • kortslutningsstrøm ISC, • strømmer og -effekter på både DC- og AC-siden, • inverter effektivitet. MPI-540-PV kan logge nettkvalitet i henhold til Klasse-S EN 61000-4-30: • spenning L1, L2, L3, – gjennomsnittsverdier i området opp til 500 V, • L1, L2, L3 strømmer, – gjennomsnittsverdier, strømmåling i området opptil 3 kA (avhengig av strømprobene som brukes), • frekvens i området 40 Hz – 70 Hz, aktiv- (P), reaktiv- (Q) og tilsynelatende-effekt(S), • effektfaktor (PF), cosφ, • harmoniske (opptil 40. for spenning og strøm), • total harmonisk forvrengning (THD) for strøm og spenning. MPI-540-PV kan brukes til alle målinger for igangkjøring av elektriske installasjoner i henhold til gjeldende forskrifter (NEK400): • Kortslutningsmåling (også i kretser sikret med jordfeilbrytere), • Jordfeilbrytertest • Isolasjonsmotstand • Jordmotstand (4 målemetoder + jordresistivitetsmåling) • Kontinuitet i jordledere med 200mA • Lysintensitetsmåling • Fasesekvenstest, dreieretning • motorens rotasjonsretningstest
