      Effektiv feillokalisering på veilyskabel med ELIT TDR-420 reflektometer

      Praktisk eksempel fra bruk i felt

      Hos en av våre kunder oppstod det problemer med strømforsyningen til veilys. Mistanken falt raskt på et brudd i en av fasene på forsyningskabelen, dette ble verifisert med motstandsmåling på lederne. For å unngå omfattende og kostbar graving langs hele traseen, ble ELIT AS kontaktet for å bistå med presis lokalisering med ELIT TDR-420: et håndholdt Time Domain Reflectometer (TDR) fra Sonel, spesielt utviklet for feilsøking i kraft- og telekommunikasjonskabler.

      Måleoppdraget – steg for steg

      Målingene ble utført fra begge ender av kabelen for maksimal nøyaktighet og kryssverifisering.

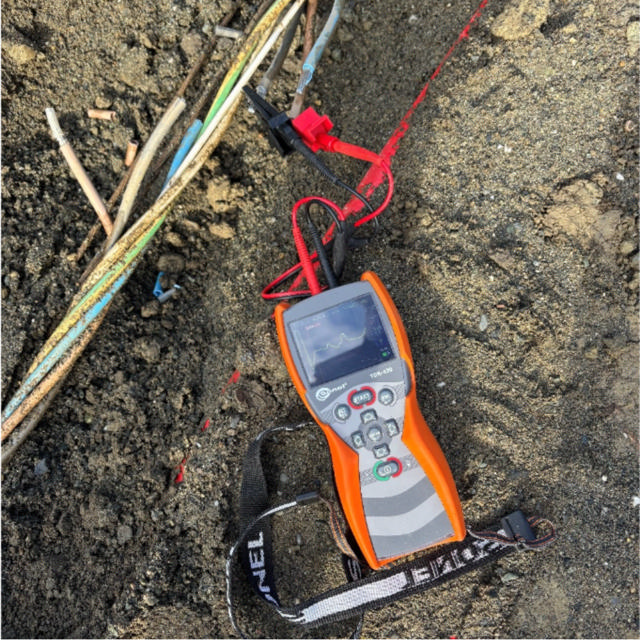

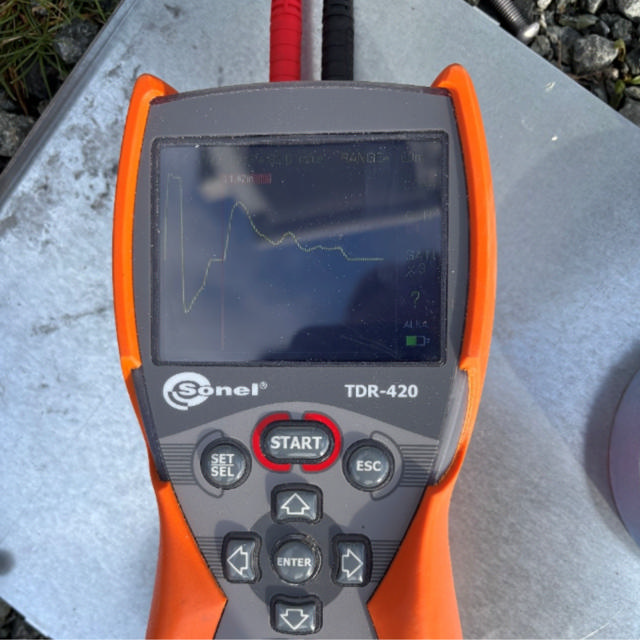

      1. Måling fra den ene enden (åpnet grøft, retning mot kabelskap) Instrumentet ble koblet til i den åpne grøften. Måleområdet ble satt til 60 meter for hele skjermen. Midt på skjermen dukket det opp en tydelig stigende kurve – et klassisk tegn på brudd i faselederen. Feilen ble estimert til ca. 30 meter fra målepunktet.

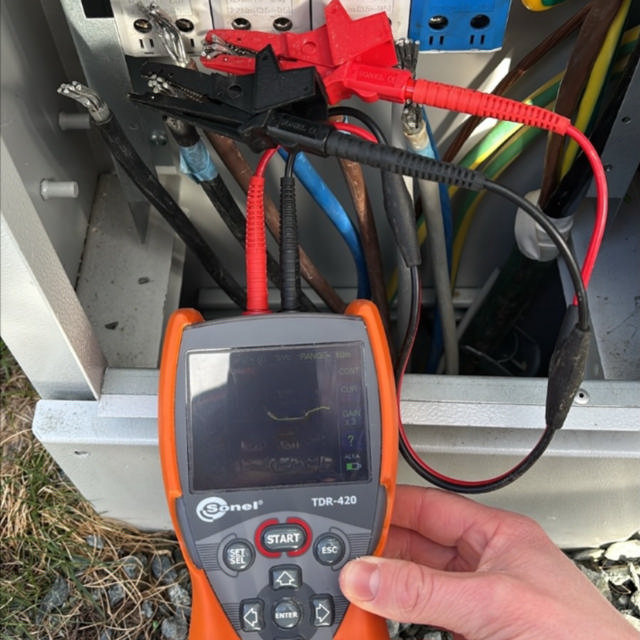

      2. Måling fra den andre enden (i kabelskapet)
      Fra motsatt ende ble feilen/den åpne enden indikert allerede etter 11,5 meter. Dette ga en umiddelbar indikasjon på at feilen lå nær skapet.

      3. Verifisering på friske faser
      For å bekrefte både metode og kabellengde ble det målt på to intakte faser. Disse viste en totallengde på 40 meter til åpen ende – nøyaktig som forventet ut fra kjent kabellengde. Dette bekreftet at VOP-innstillingen var korrekt for den aktuelle kabelen, og at alle målinger var pålitelige. (Om vi ikke hadde hatt en kjent lengde på aktuell kabel kunne VOP verdi blitt bekreftet av kabelprodusent, eller man kunne målt på en annen kjent lengde av samme type kabel)

      4. Gravearbeid og utbedring
      Med måleresultatene i hånden (11,5 m fra skapet + ca. 30 m fra motsatt ende ≈ 41,5 m totalt, som stemmer godt med 40 m verifisert lengde) ble graveområdet fastsatt til rundt 11,5 meter fra kabelskapet. Allerede etter kort tid ble feilen – et brudd i en fase – funnet og utbedret på stedet.

      Hva er TDR-420, og hvordan fungerer det?
      TDR-420 sender korte elektriske pulser inn i kabelen og måler tiden det tar før refleksjoner kommer tilbake fra impedansendringer – for eksempel brudd, kortslutninger, fuktighet eller skjøter. Ved å kjenne kabelens Velocity of Propagation (VOP) beregnes avstanden til feilen med høy presisjon (typisk ±1 %).
      Instrumentet har:
      • Måleområde opptil 6000 meter
      • Farge skjerm (320 × 240 piksler) for klar grafisk fremstilling
      • To uavhengige markører for enkel avstandsmåling mellom flere punkter
      • Justerbar VOP og karakteristisk impedans for ulike kabeltyper
      • Robust, feltvennlig design med lang batteritid
      En stigende kurve på skjermen indikerer typisk en høyimpedans feil (åpen krets/brudd), mens en fallende kurve viser lavimpedans feil (kortslutning).
